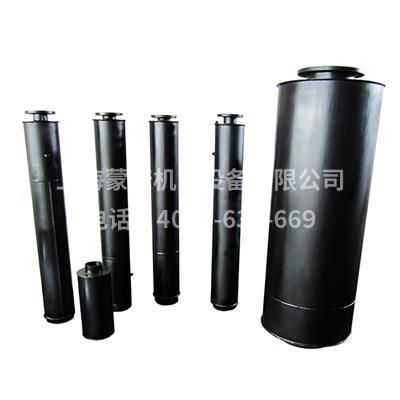

MES系列船用主機消音器
2017/12/7
結構特點：
MES系列有垂直安裝和水平安裝兩種形式，獨特的翼板排列結構能夠耐高溫和抗振動，增加產品的使用壽命。鋼制結構上的銅塞使得集灰盒更容易清潔，且不會產生銹漬。
功能特征：
MES系列的內部結構采用完全焊接，是為了大程度的使用強度和使用壽命而制定的標準。排污口的對外連接可采用無縫鋼管、螺紋管和配對法蘭等多種連接方式。
降噪等級：
四個降噪等級可供選擇，分別為工業級(15dBA)、住宅級(25dBA)、醫療級(35dBA)和臨界級(40dBA)；
產品選型：
MES系列以進排氣口直徑標示尺寸，最小為80MM，每個尺寸等級為25MM的整數倍。
例如，需要住宅級消聲器，法蘭接口尺寸為DN400，消聲器型號為：MES25-400。
參數表：
|
產品型號 |
MES |
|
降噪級別 |
15dB（A) 25dB（A) 35dB（A) 40dB（A) |
|
安裝方向 |
水平 垂直 |
|
法蘭通徑 |
DN80--DN900 |
|
可選材料 |
碳鋼Q235B 不銹鋼304/316 |
|
可選組件 |
排氣彎管；防雨帽；膨脹節；三通管；支撐腳 |
噪聲頻譜圖：
MES系列船用滅火星式消聲器外形參數表
15分貝級
|
型號 |
法蘭 通徑 A |
筒體 直徑 B |
筒體 長度 C |
端管 長度 D |
消聲器總長 E |
集灰 盒長 F |
集灰 盒寬 G |
集灰盒邊距 H |
集灰盒高距 I |
|
MES15-80 |
DN80 |
250 |
350 |
50 |
450 |
-- |
-- |
-- |
-- |
|
MES15-100 |
DN100 |
250 |
400 |
50 |
500 |
-- |
-- |
-- |
-- |
|
MES15-125 |
DN125 |
300 |
450 |
50 |
550 |
-- |
-- |
-- |
-- |
|
MES15-150 |
DN150 |
350 |
500 |
75 |
650 |
-- |
-- |
-- |
-- |
|
MES15-175 |
DN175 |
400 |
550 |
75 |
700 |
-- |
-- |
-- |
-- |
|
MES15-200 |
DN200 |
450 |
700 |
75 |
850 |
-- |
-- |
-- |
-- |
|
MES15-250 |
DN250 |
600 |
800 |
75 |
950 |
-- |
-- |
-- |
-- |
|
MES15-300 |
DN300 |
700 |
900 |
100 |
1100 |
300 |
300 |
700 |
470 |
|
MES15-350 |
DN350 |
800 |
1000 |
100 |
1200 |
350 |
300 |
750 |
525 |
|
MES15-400 |
DN400 |
900 |
1200 |
100 |
1400 |
400 |
300 |
900 |
575 |
|
MES15-450 |
DN450 |
1000 |
1400 |
100 |
1600 |
450 |
300 |
1050 |
630 |
|
MES15-500 |
DN500 |
1100 |
1600 |
100 |
1800 |
500 |
400 |
1200 |
715 |
|
MES15-600 |
DN600 |
1200 |
1800 |
100 |
2000 |
600 |
400 |
1300 |
766 |
|
MES15-700 |
DN700 |
1400 |
2000 |
150 |
2300 |
700 |
400 |
1450 |
871 |
|
MES15-800 |
DN800 |
1600 |
2200 |
150 |
2500 |
800 |
500 |
1550 |
1008 |
|
MES15-900 |
DN900 |
1800 |
2400 |
150 |
2700 |
900 |
500 |
1650 |
1113 |
25分貝級
|
型號 |
法蘭 通徑 A |
筒體 直徑 B |
筒體 長度 C |
端管 長度 D |
消聲器總長 E |
集灰 盒長 F |
集灰 盒寬 G |
集灰盒邊距 H |
集灰盒高距 I |
|
MES25-80 |
DN80 |
250 |
800 |
50 |
900 |
-- |
-- |
-- |
-- |
|
MES25-100 |
DN100 |
250 |
1200 |
50 |
1300 |
-- |
-- |
-- |
-- |
|
MES25-125 |
DN125 |
300 |
1400 |
50 |
1500 |
-- |
-- |
-- |
-- |
|
MES25-150 |
DN150 |
350 |
1450 |
75 |
1600 |
-- |
-- |
-- |
-- |
|
MES25-175 |
DN175 |
400 |
1500 |
75 |
1650 |
-- |
-- |
-- |
-- |
|
MES25-200 |
DN200 |
450 |
1500 |
75 |
1650 |
-- |
-- |
-- |
-- |
|
MES25-250 |
DN250 |
600 |
1600 |
75 |
1750 |
-- |
-- |
-- |
-- |
|
MES25-300 |
DN300 |
700 |
1800 |
100 |
2000 |
300 |
300 |
750 |
470 |
|
MES25-350 |
DN350 |
800 |
2000 |
100 |
2200 |
350 |
300 |
950 |
525 |
|
MES25-400 |
DN400 |
900 |
2200 |
100 |
2400 |
400 |
300 |
900 |
575 |
|
MES25-450 |
DN450 |
1000 |
2400 |
100 |
2600 |
450 |
300 |
1050 |
630 |
|
MES25-500 |
DN500 |
1100 |
2600 |
100 |
2800 |
500 |
400 |
1200 |
715 |
|
MES25-600 |
DN600 |
1200 |
2800 |
100 |
3000 |
600 |
400 |
1300 |
766 |
|
MES25-700 |
DN700 |
1400 |
3000 |
150 |
3300 |
700 |
400 |
1450 |
871 |
|
MES25-800 |
DN800 |
1600 |
3200 |
150 |
3500 |
800 |
500 |
1550 |
1008 |
|
MES25-900 |
DN900 |
1800 |
3400 |
150 |
3700 |
900 |
500 |
1650 |
1113 |
35分貝級
|
型號 |
法蘭 通徑 A |
筒體 直徑 B |
筒體 長度 C |
端管 長度 D |
消聲器總長 E |
集灰 盒長 F |
集灰 盒寬 G |
集灰盒邊距 H |
集灰盒高距 I |
|
MES35-80 |
DN80 |
250 |
1000 |
50 |
1100 |
-- |
-- |
-- |
-- |
|
MES35-100 |
DN100 |
250 |
1400 |
50 |
1500 |
-- |
-- |
-- |
-- |
|
MES35-125 |
DN125 |
300 |
1600 |
50 |
1700 |
-- |
-- |
-- |
-- |
|
MES35-150 |
DN150 |
350 |
1650 |
75 |
1800 |
-- |
-- |
-- |
-- |
|
MES35-175 |
DN175 |
400 |
1800 |
75 |
1950 |
-- |
-- |
-- |
-- |
|
MES35-200 |
DN200 |
450 |
1800 |
75 |
1950 |
-- |
-- |
-- |
-- |
|
MES35-250 |
DN250 |
600 |
2000 |
75 |
2150 |
-- |
-- |
-- |
-- |
|
MES35-300 |
DN300 |
700 |
2200 |
100 |
2400 |
300 |
300 |
800 |
470 |
|
MES35-350 |
DN350 |
800 |
2600 |
100 |
2800 |
350 |
300 |
950 |
525 |
|
MES35-400 |
DN400 |
900 |
2800 |
100 |
3000 |
400 |
300 |
1050 |
575 |
|
MES35-450 |
DN450 |
1000 |
3200 |
100 |
3400 |
450 |
300 |
1150 |
630 |
|
MES35-500 |
DN500 |
1100 |
3400 |
100 |
3600 |
500 |
400 |
1200 |
715 |
|
MES35-600 |
DN600 |
1200 |
3800 |
100 |
4000 |
600 |
400 |
1400 |
766 |
|
MES35-700 |
DN700 |
1400 |
4000 |
150 |
4300 |
700 |
400 |
1650 |
871 |
|
MES35-800 |
DN800 |
1600 |
4400 |
150 |
4700 |
800 |
500 |
1850 |
1008 |
|
MES35-900 |
DN900 |
1800 |
4800 |
150 |
5100 |
900 |
500 |
2050 |
1113 |
40分貝級
|
型號 |
法蘭 通徑 A |
筒體 直徑 B |
筒體 長度 C |
端管 長度 D |
消聲器總長 E |
集灰 盒長 F |
集灰 盒寬 G |
集灰盒邊距 H |
集灰盒高距 I |
|
MES40-80 |
DN80 |
250 |
1400 |
50 |
1500 |
-- |
-- |
-- |
-- |
|
MES40-100 |
DN100 |
250 |
1600 |
50 |
1700 |
-- |
-- |
-- |
-- |
|
MES40-125 |
DN125 |
300 |
1800 |
50 |
1900 |
-- |
-- |
-- |
-- |
|
MES40-150 |
DN150 |
350 |
1850 |
75 |
2000 |
-- |
-- |
-- |
-- |
|
MES40-175 |
DN175 |
400 |
2100 |
75 |
2250 |
-- |
-- |
-- |
-- |
|
MES40-200 |
DN200 |
450 |
2100 |
75 |
2250 |
-- |
-- |
-- |
-- |
|
MES40-250 |
DN250 |
600 |
2400 |
75 |
2550 |
-- |
-- |
-- |
-- |
|
MES40-300 |
DN300 |
700 |
2600 |
100 |
2800 |
300 |
300 |
800 |
470 |
|
MES40-350 |
DN350 |
800 |
3200 |
100 |
3400 |
350 |
300 |
950 |
525 |
|
MES40-400 |
DN400 |
900 |
3600 |
100 |
3800 |
400 |
300 |
1050 |
575 |
|
MES40-450 |
DN450 |
1000 |
4000 |
100 |
4200 |
450 |
300 |
1150 |
630 |
|
MES40-500 |
DN500 |
1100 |
4400 |
100 |
4600 |
500 |
400 |
1200 |
715 |
|
MES40-600 |
DN600 |
1200 |
4800 |
100 |
5000 |
600 |
400 |
1400 |
766 |
|
MES40-700 |
DN700 |
1400 |
5200 |
150 |
5500 |
700 |
400 |
1650 |
871 |
|
MES40-800 |
DN800 |
1600 |
5600 |
150 |
5900 |
800 |
500 |
1850 |
1008 |
|
MES40-900 |
DN900 |
1800 |
6000 |
150 |
6300 |
900 |
500 |
2050 |
1113 |
備注：
1.圖表中所有尺寸單位均為mm；
2.公差范圍：300mm以內 + 3mm, 300mm–900mm + 5mm, 900mm–3000mm + 9mm, 3000mm–10000mm + 12mm。
